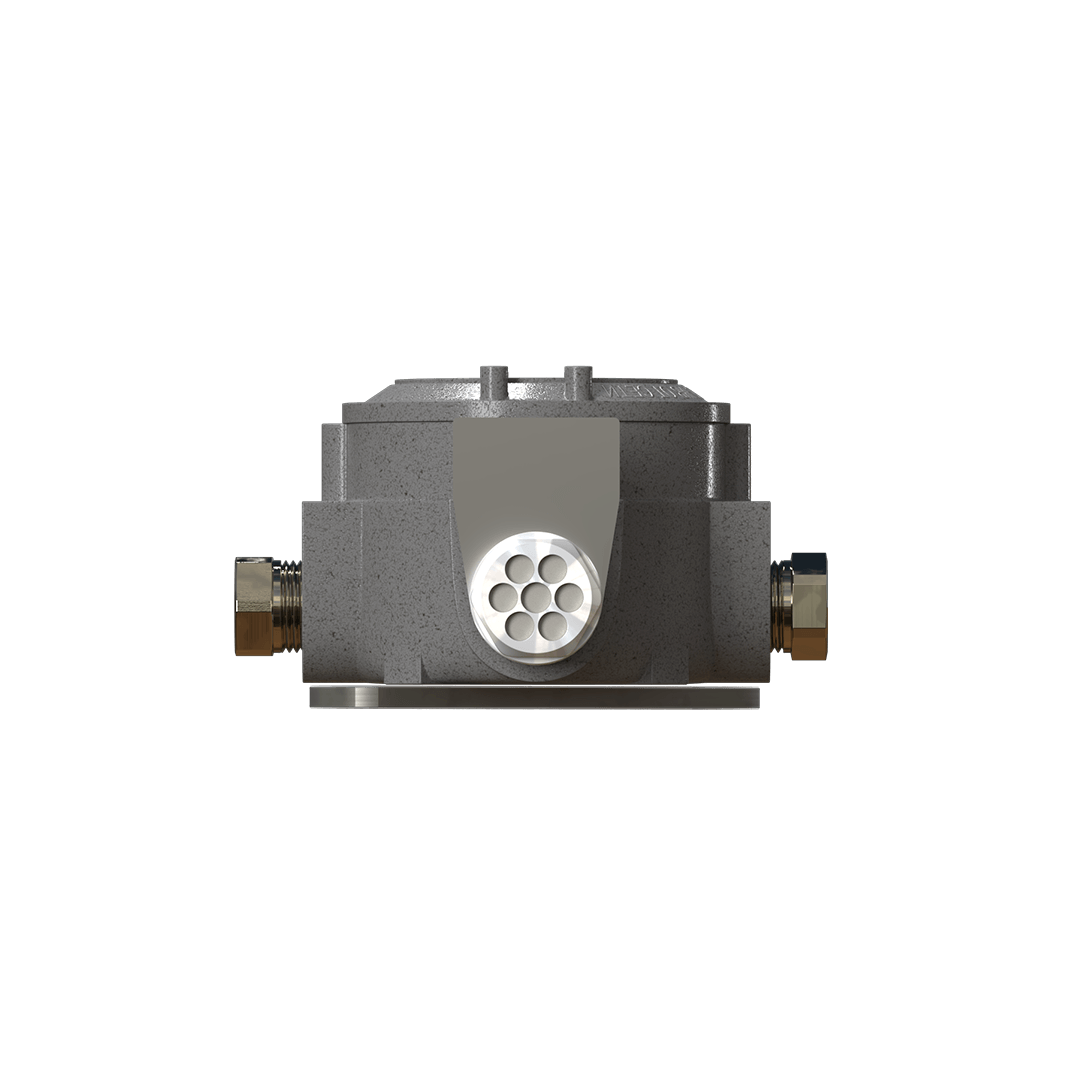

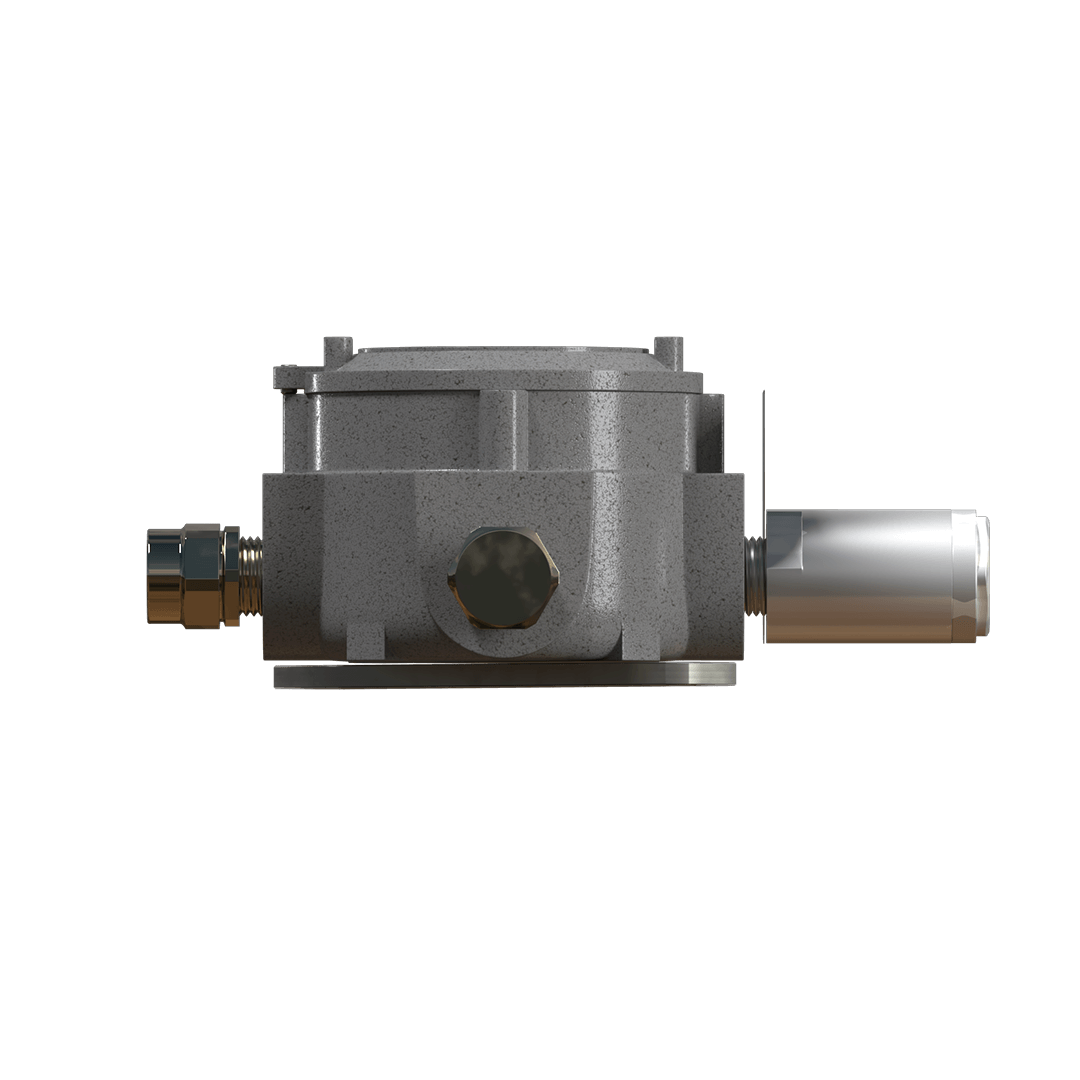

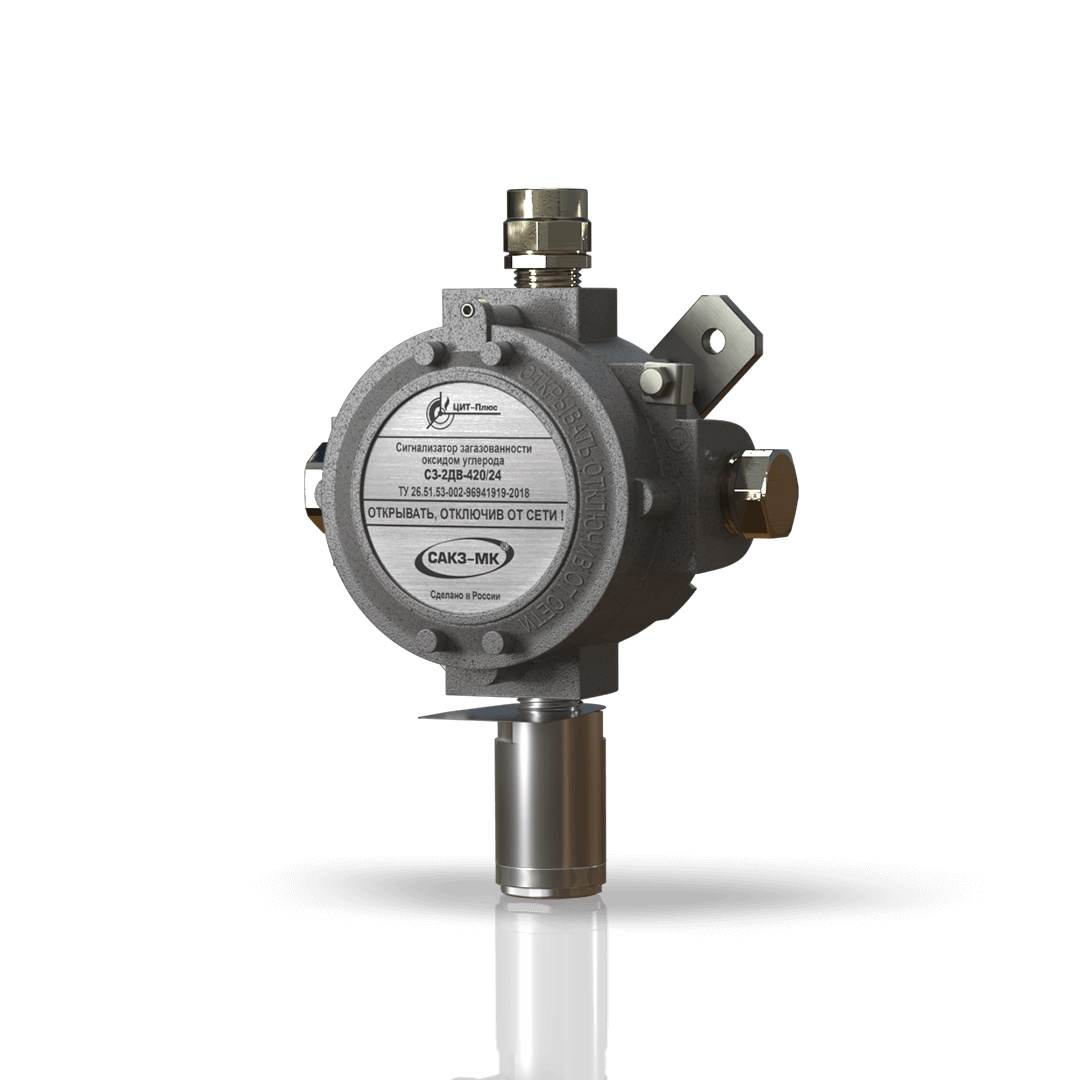

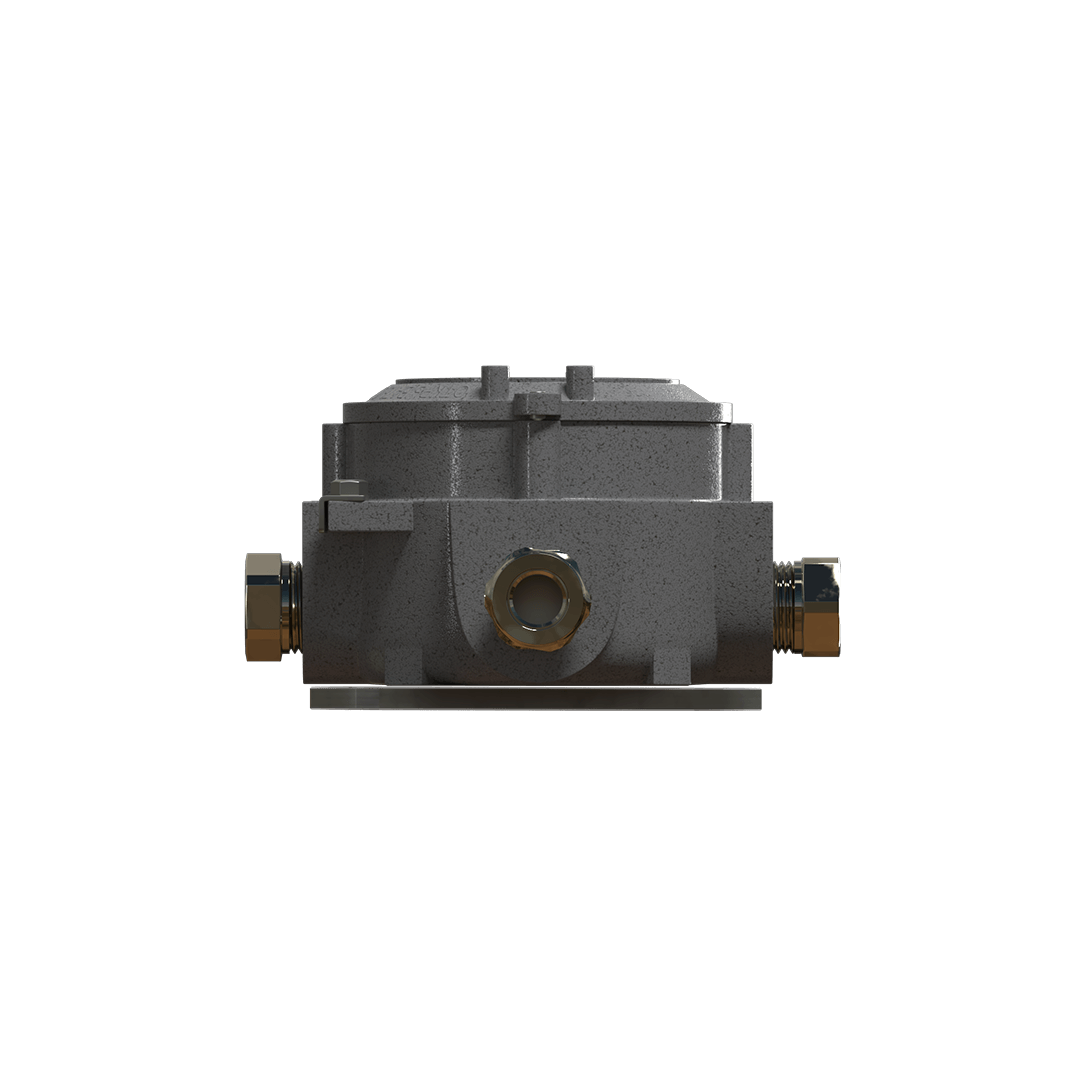

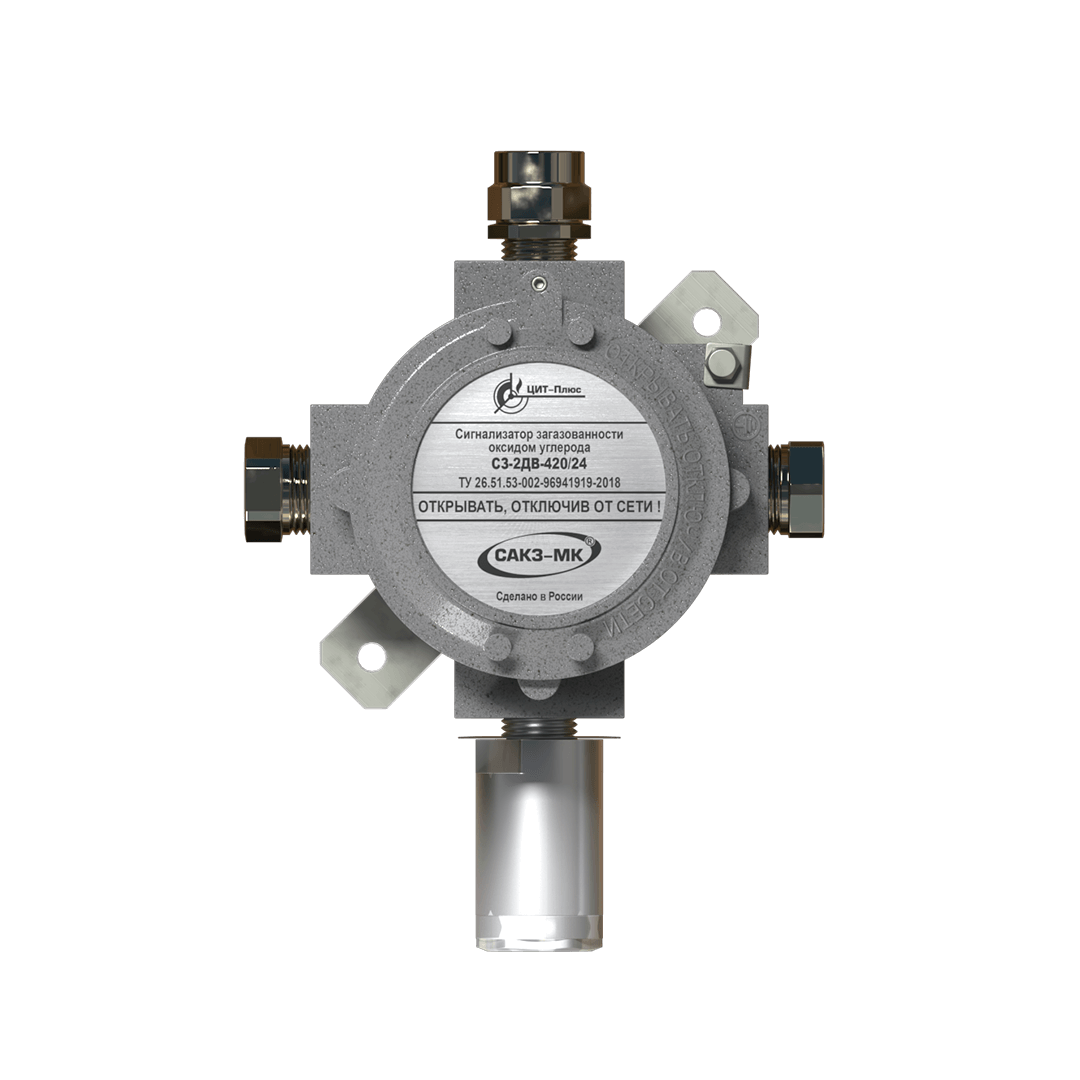

Сигнализатор загазованности СЗ-2ДВ-420/24 предназначен для использования совместно с автономными блоками управления, системами сбора и обработки данных, центральными системами мониторинга или аналогичными системами и служит для непрерывного автоматического контроля концентрации оксида углерода (угарный газ, далее – СО) в воздухе рабочей зоны помещений и выдачи сигнала, соответствующего обнаруженной концентрации, на промышленных предприятий и в помещениях коммунально-бытового назначения.
Сигнализатор является автономным газоаналитическим прибором.
Область применения – контроль атмосферы помещений рабочей зоны (взрывоопасные зоны класса 1 и 2 помещений) и наружных установок по ГОСТ IEC 60079-10-1-2013 согласно Ех-маркировке взрывозащиты электрооборудования, главы 7.3 ПУЭ, ГОСТ IEC 60079-14-2013 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.
Принцип действия сигнализатора основан на преобразовании значения измеряемого параметра в унифицированный аналоговый токовый сигнал по ГОСТ 26.011-80.
Сигнализатор имеет маркировку взрывозащиты:
«1Ex db/ib IIА T6 Gb Х» – взрывобезопасный уровень (1) взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011), обеспечиваемый видами:
а) «взрывонепроницаемая оболочка» (db) по ГОСТ IEC 60079-1-2013;
б) «искробезопасная электрическая цепь» (ib) по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Знак «X», стоящий после Ех-маркировки сигнализаторов, означает, что при их эксплуатации необходимо соблюдать следующие специальные условия: сигнализатор необходимо оберегать от механических ударов и устанавливать в зоне с низкой опасностью механических повреждений.
Конструкция сигнализатора обеспечивает степень защиты оболочки IP65 по ГОСТ 14254-96.
Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75.
Условия эксплуатации:
а) температура окружающей среды, °С: от минус 10 до плюс 50;
б) относительная влажность воздуха при температуре 25°С — до 95%;
в) атмосферное давление, кПа; от 86 до 106,7.
Режим работы – непрерывный.
Установленный срок службы сенсора в сигнализаторе – 5 лет. По истечении этого срока сенсор подлежит замене.
Средний срок службы при условии соблюдения требований настоящего РЭ – не менее 10 лет.
Средняя наработка на отказ – не менее 30 000 ч.
Среднее время восстановления работоспособного состояния (без учета времени на контроль работоспособности, регулировку или поверку) – не более 15 ч.
