Адресные системы автоматического контроля загазованности САКЗ-МК®-4Е предназначены для применения на объектах промышленности или иных предприятиях с наличием взрывоопасных зон I и II класса. Системы обладают широким спектром функций для осуществления диспетчеризации и подключения сторонних устройств
Возможности и особенности систем САКЗ-МК®-4Е
Адресный протокол RS-485
Все устройства САКЗ-МК®-4Е взаимодействуют по адресному протоколу RS-485, таким образом при срабатывании какого-либо устройства, автоматически становится известно его местоположение (адрес). Общая адресная емкость системы — 250 адресов.
Взрывозащищенные сигнализаторы на СН и СО

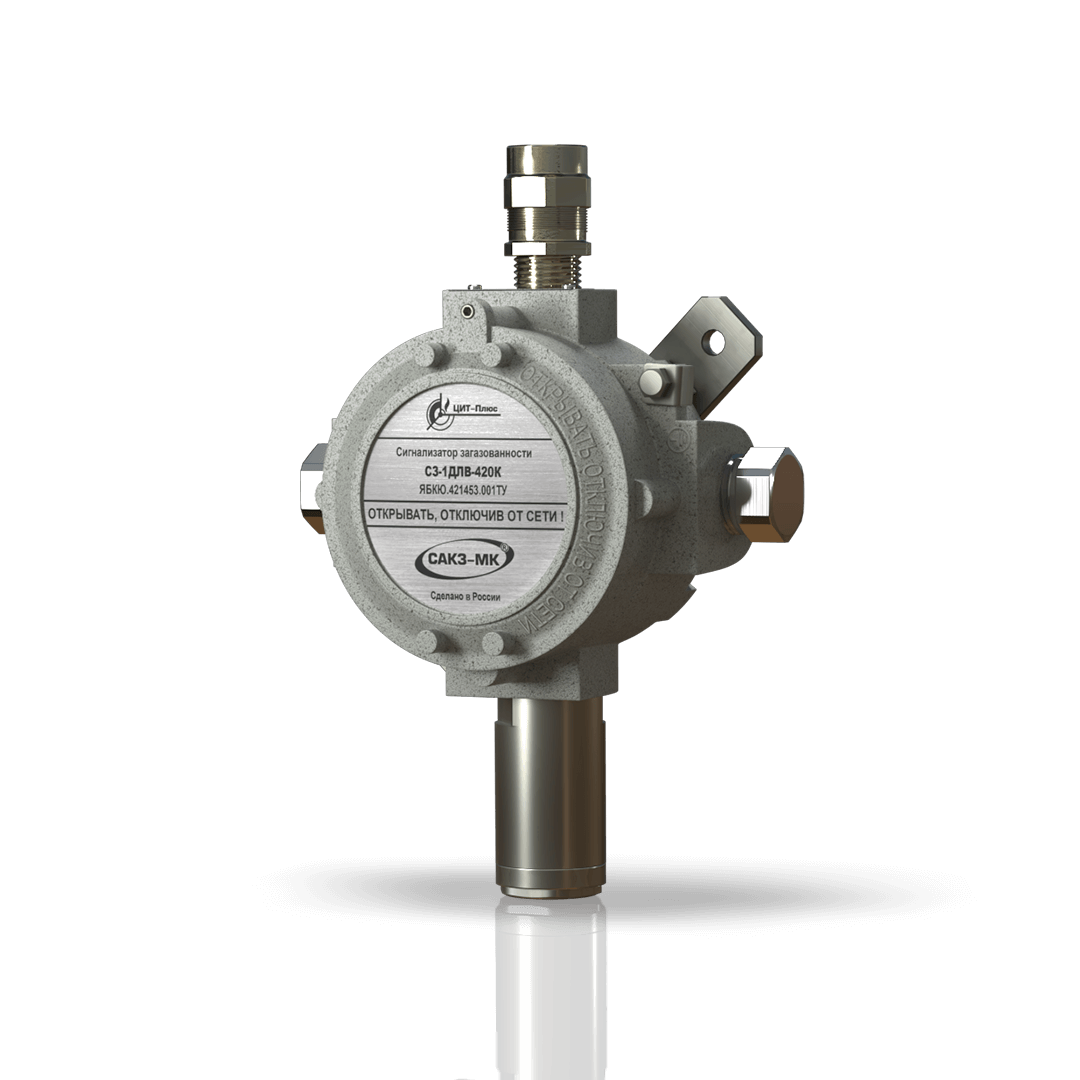

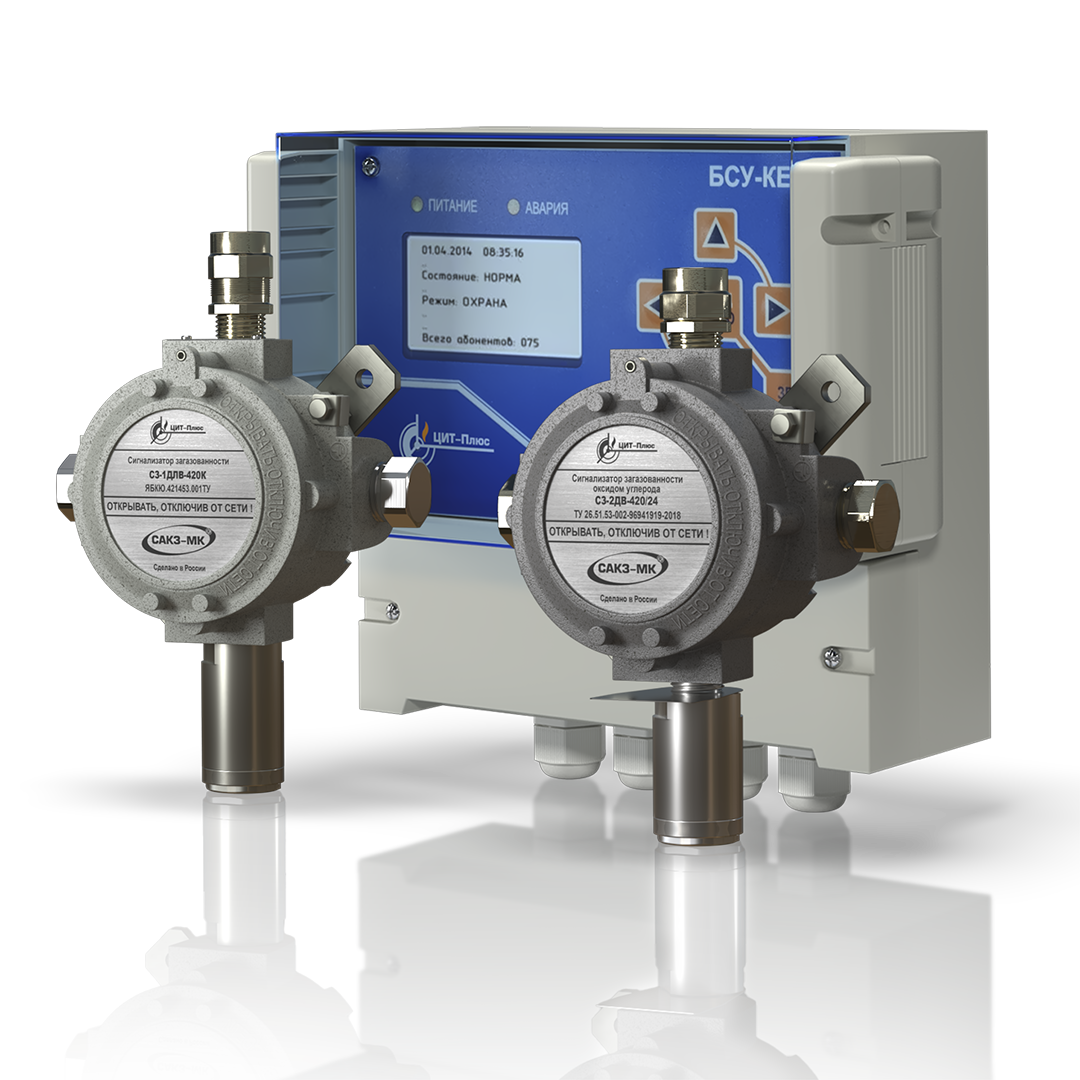

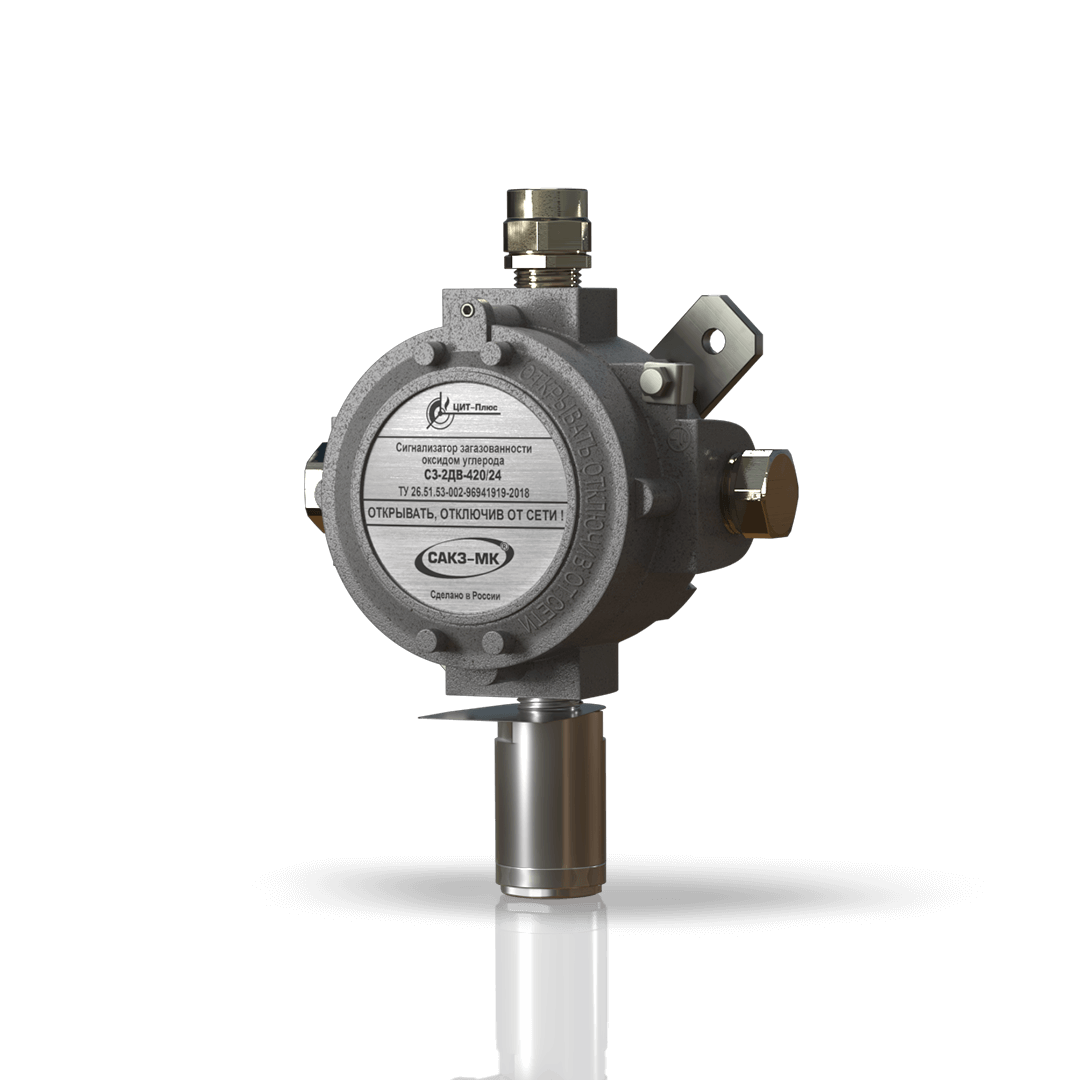

Непрерывный автоматический контроль содержания природного и угарного газа осуществляется с помощью сигнализаторов СЗ-1ДЛВ-420К и СЗ-2ДВ-420/24. Данные устройства являются взрывозащищенными газоанализаторами, передающие информацию о концентрации контролируемых газов на устройство на блоки аналоговых входов БАВ-040. Устройство преобразует аналоговые сигналы от сигнализаторов в цифровую форму и осуществляет передачу этой информации на БСУ-КЕ по интерфейсу RS485. Пороги срабатывания сигнализации настраиваемые.
Выявление сторонних угроз
C помощью систем САКЗ-МК®-3Е можно выявлять угрозы, не связанные (косвенно связанные) с загазованностью. Для этого с помощью БСУ-КЕ и адресных расширителей БРВ-8 к системе можно подключить различное стороннее оборудование: пожарные и охранные извещатели, технологические датчики и прочие устройства, предназначенные для обнаружения угроз и нештатных ситуаций.
Построение базовой системы оповещения
На базе САКЗ-МК®-4Е возможно реализовать простейшую систему оповещения (вне взрывоопасных зон). С помощью реле «сухой» контакт блоков БСУ-КЕ к системе осуществляется подключение неадресных оповещателей: световых табло и сирен.
Реализация GSM-оповещений о состоянии системы
Универсальные GSM-извещатели, входящие в состав систем, позволяют осуществлять оповещение абонентов мобильной связи (стандарты GSM 900 / 1800, MQTT). При обнаружении угрозы, система отправляет абоненту SMS с адресом сработавшего устройства. Возможно реализовать и обратную связь (при наличии GSM5-224И), тогда при получении SMS от абонента, система перекрывает подачу газа или запускает какое-либо стороннее оборудование.
Устранение угроз

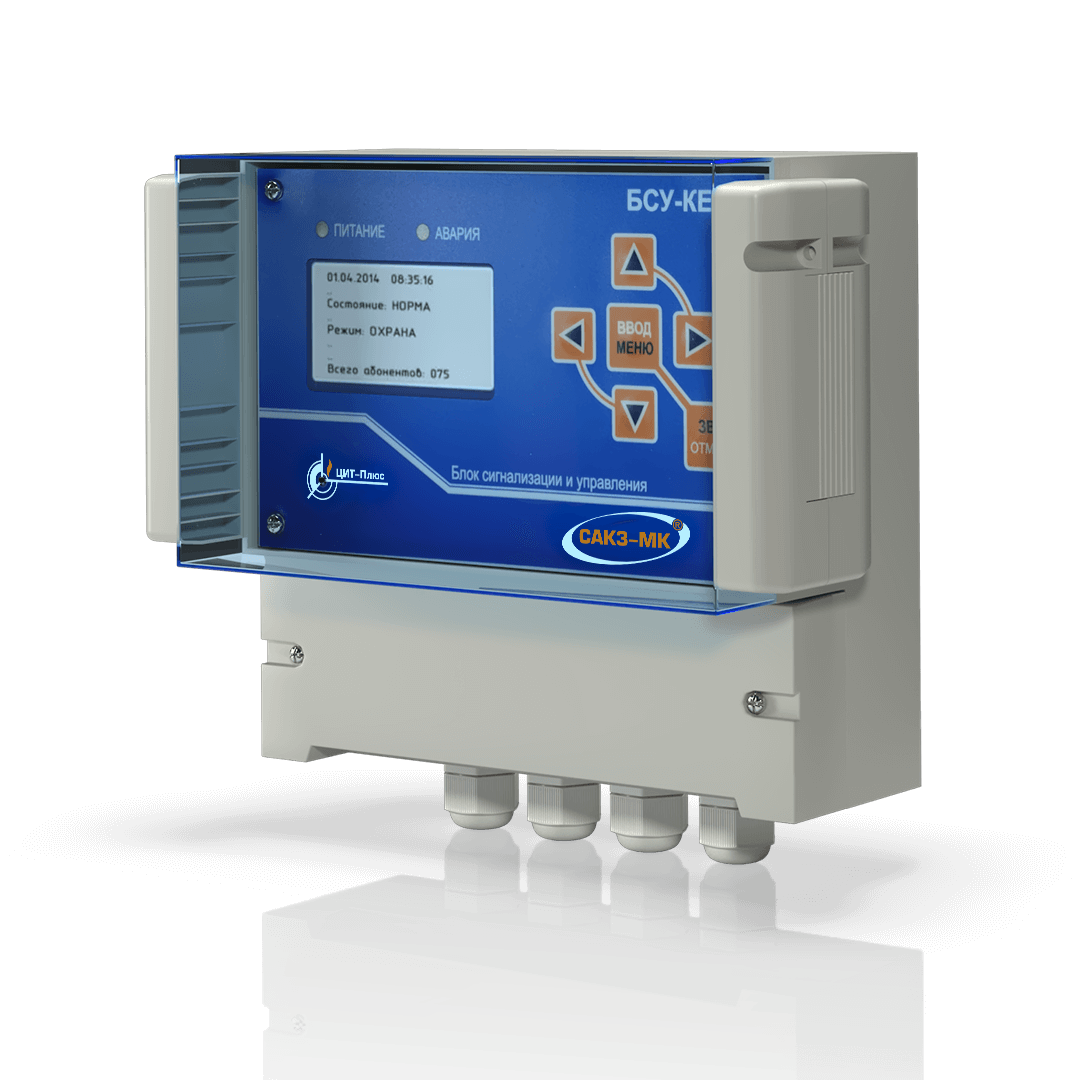

При обнаружении загазованности, система автоматически отключит подачу газа, передав соответствующий сигнал на электромагнитный запорный газовый клапан (в системе применяются клапаны КЗЭУГ или КЗГЭМ-У). C помощью выходов реле типа «сухой» контакт, расположенных на БСУ-КЕ или блоках управления реле БУР-8, расположенных вне взрывоопасных зон, осуществляется включение/выключение вентиляции, разблокировка пожарных выходов и управление прочими исполнительными устройствами
Диспетчеризация, интеграция с scada-системами и масштабирование
В составе САКЗ-МК®-4Е присутствует достаточное количество инструментов для дистанционного контроля, диспетчеризации и мониторинга системы. Система может быть интегрирована в SCADA-системы по протоколу MODBUS RTU. С помощью ПО «МиниSCADA» можно осуществить конфигурирование и настройку системы.
Полностью российское производство
Система имеет заключение МинПромТорга РФ о подтверждении производства продукции на территории Российской федерации. Запись №66040/10 от 11.07.2022
Сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ
Сертификат ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00324 от 22.08.2024 г.
Сертификат ИНТЕРГАЗСЕРТ №ОГН4.RU.1121.B03086 от 15.07.2024 г.
Схема подключения
Показать схему
