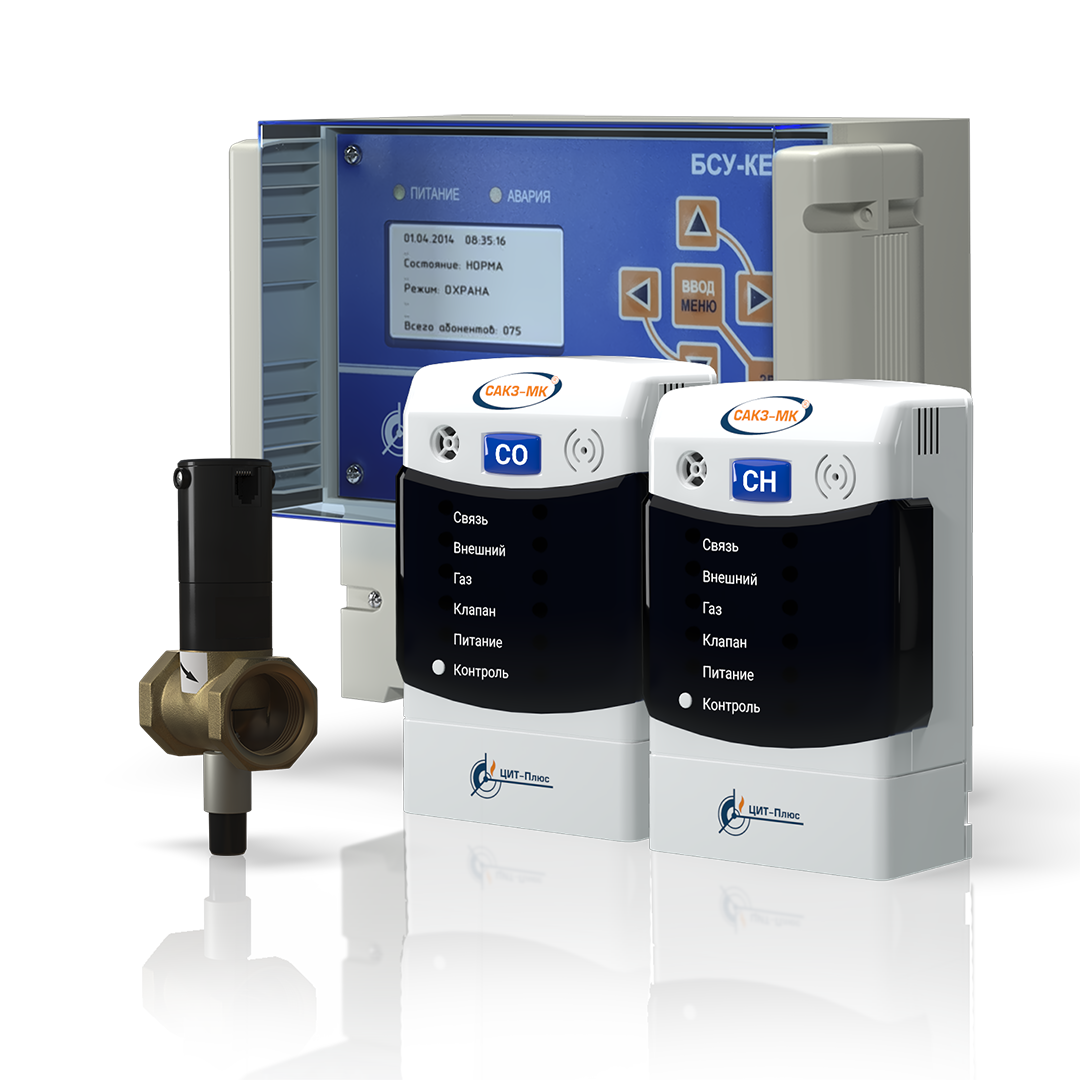

Адресные системы автоматического контроля загазованности САКЗ-МК®-3Е предназначены для применения на объектах промышленности или иных предприятиях с большим количеством помещений. Системы обладают широким спектром функций для осуществления диспетчеризации и подключения сторонних устройств.
Возможности
Адресный протокол RS-485
Все устройства САКЗ-МК®-3Е взаимодействуют по адресному протоколу RS-485, таким образом при срабатывании какого-либо устройства, автоматически становится известно его местоположение (адрес). Общая адресная емкость системы — 250 адресов.
Наличие радиоканальных решений

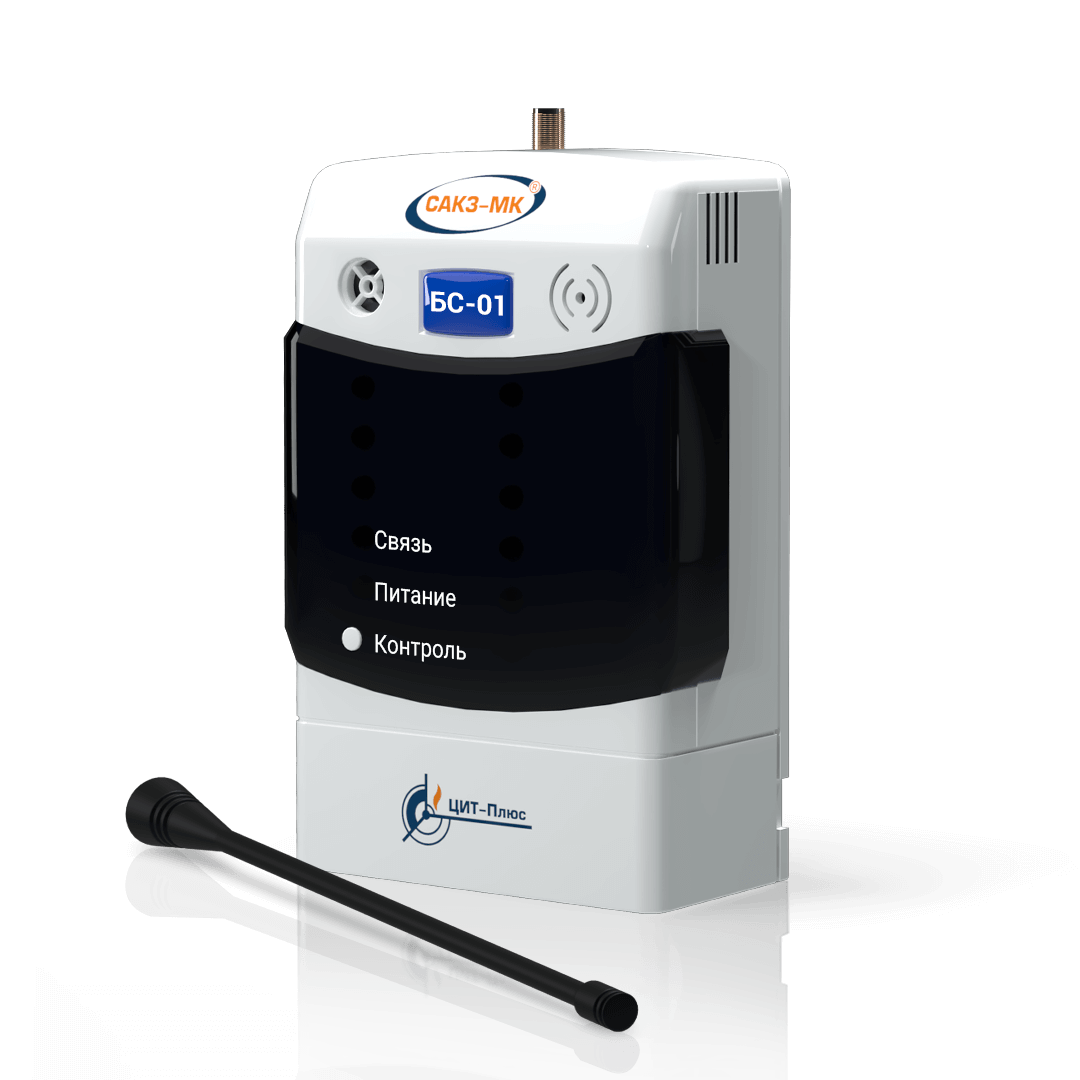

Взаимодействие устройств САКЗ-МК®-3Е может осуществляться по радиоканалу на частотах 433 МГЦ (модуляция FSK и LoRa) и 868 МГц (модуляция LoRa). Для построения системы на радиоканале используются блоки связи БС-01.

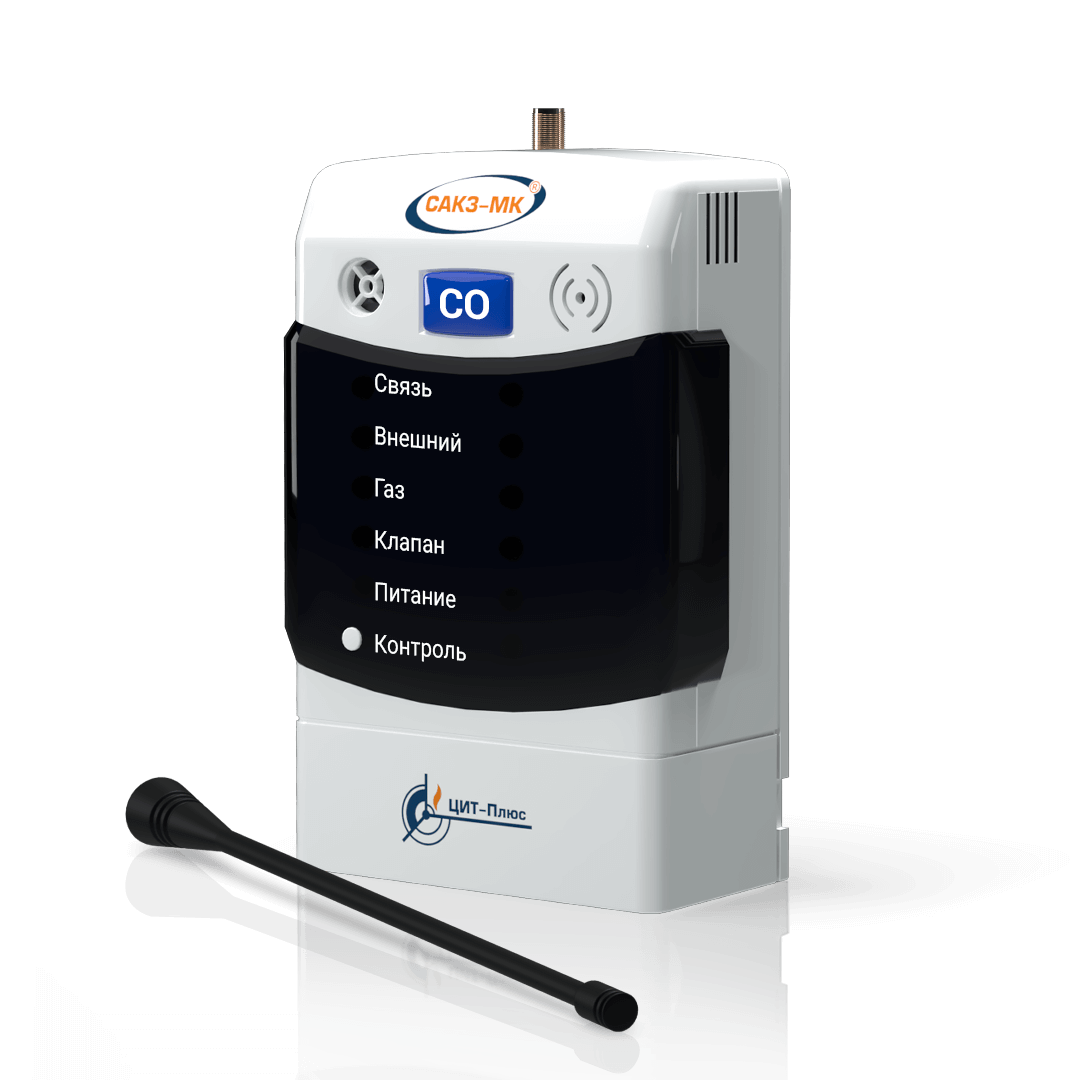

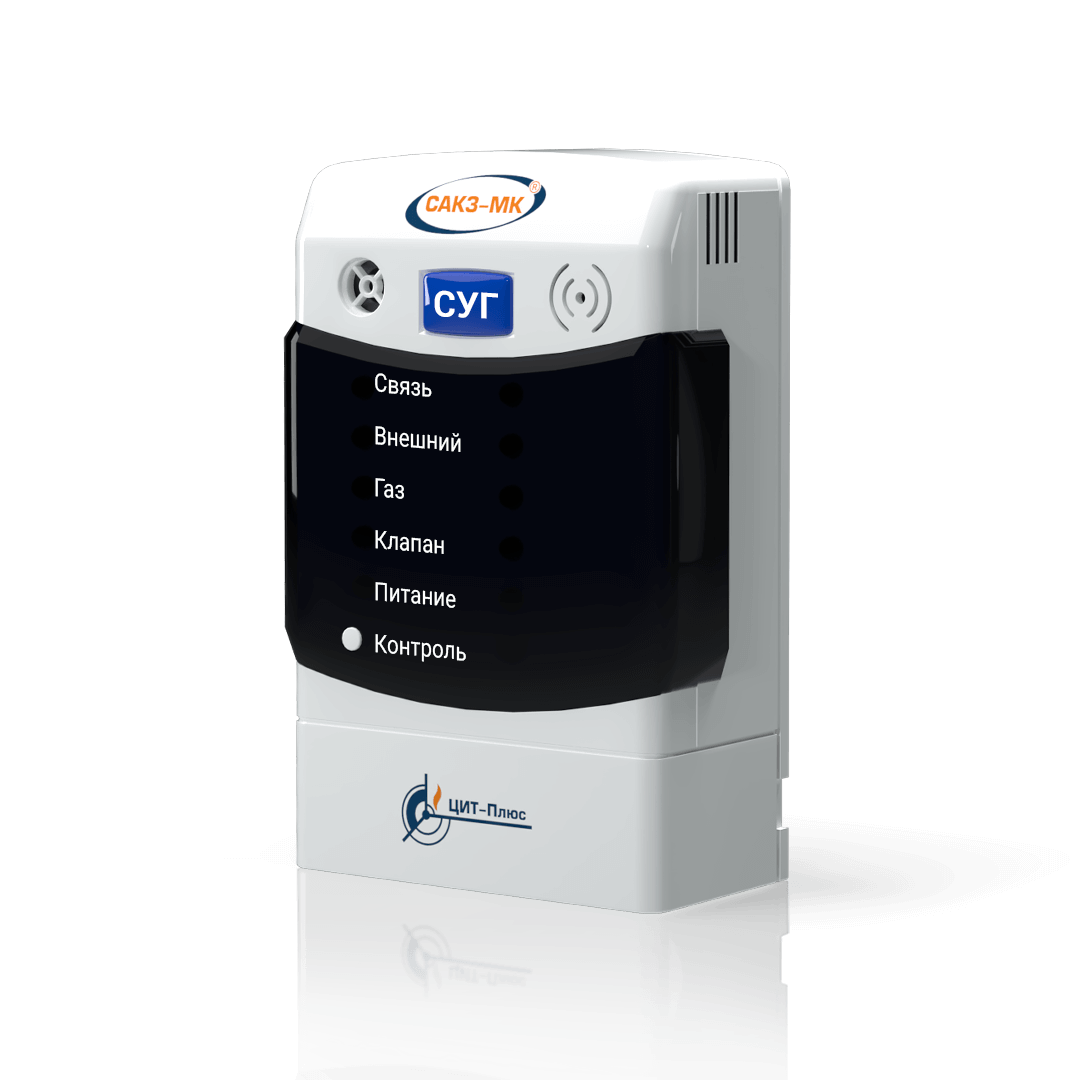

Контроль СН / СУГ, СО
Система осуществляет непрерывный автоматический контроль содержания природного газа или паров сжиженных углеводородных газов, а также угарного газа атмосфере контролируемых помещений.
Выявление сторонних угроз

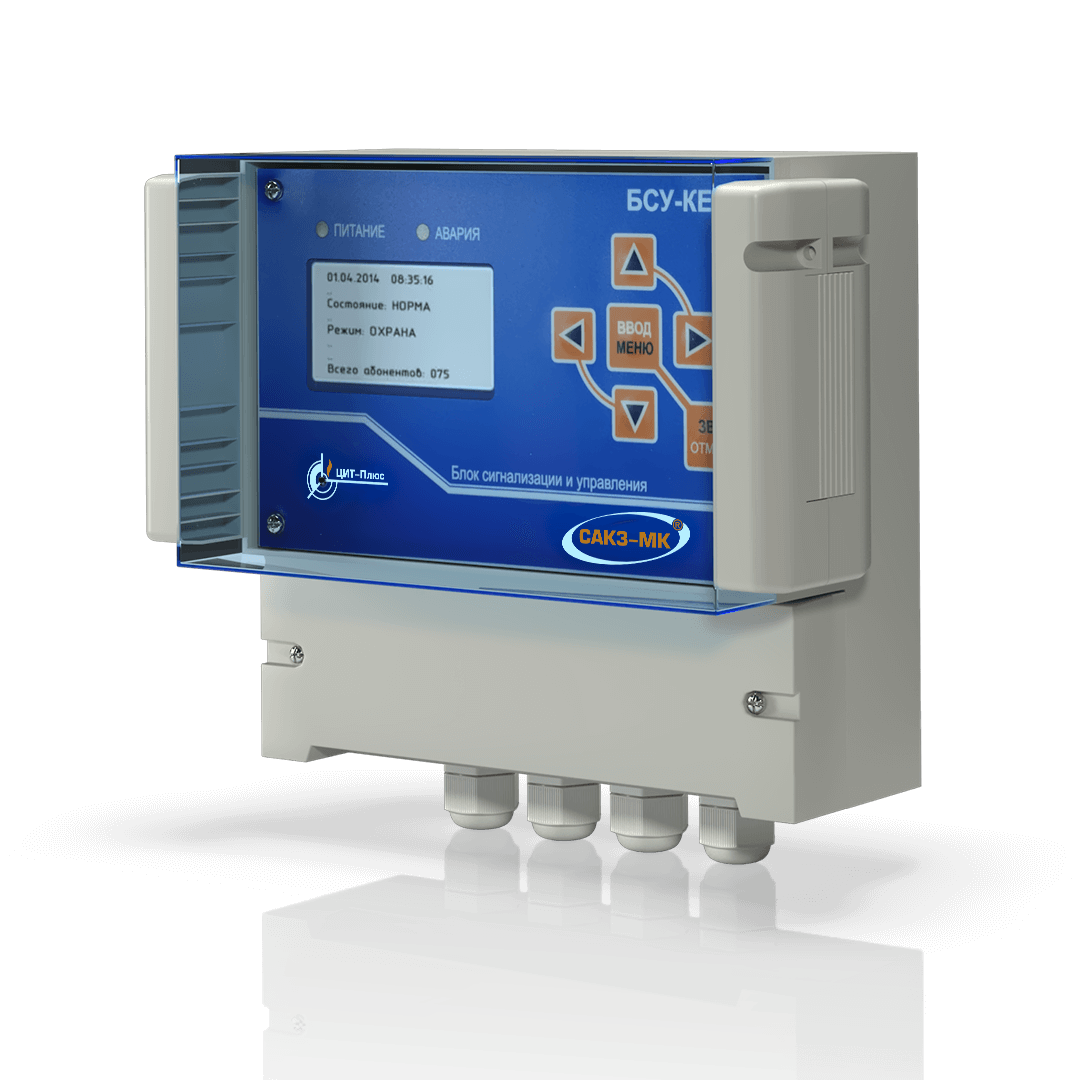

C помощью систем САКЗ-МК®-3Е можно выявлять угрозы, не связанные (косвенно связанные) с загазованностью. Для этого с помощью БСУ-КЕ и адресных расширителей БРВ-8 к системе можно подключить различное стороннее оборудование: пожарные и охранные извещатели, технологические датчики и прочие устройства, предназначенные для обнаружения угроз и нештатных ситуаций. С помощью концентратора К-204 можно осуществить подключение к системе бытовых сигнализаторов СЗ-Ai
Построение базовой системы оповещения
На базе САКЗ-МК®-3Е возможно реализовать простейшую систему оповещения. При срабатывании сигнализаторы СЗ-Е подают светозвуковой сигнал. С помощью реле «сухой» контакт к системе осуществляется подключение неадресных оповещателей: световых табло и сирен.
Реализация GSM-оповещений о состоянии системы

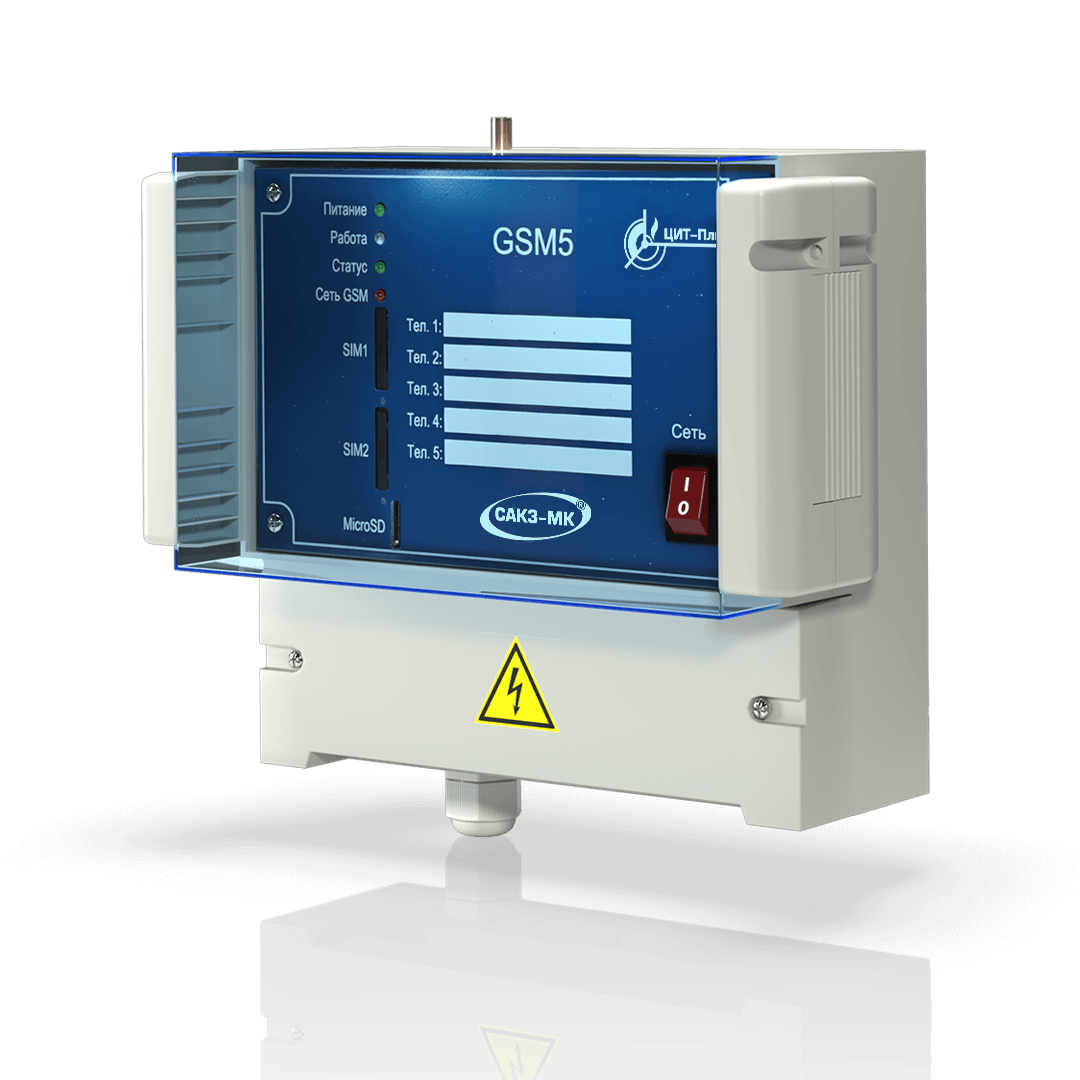

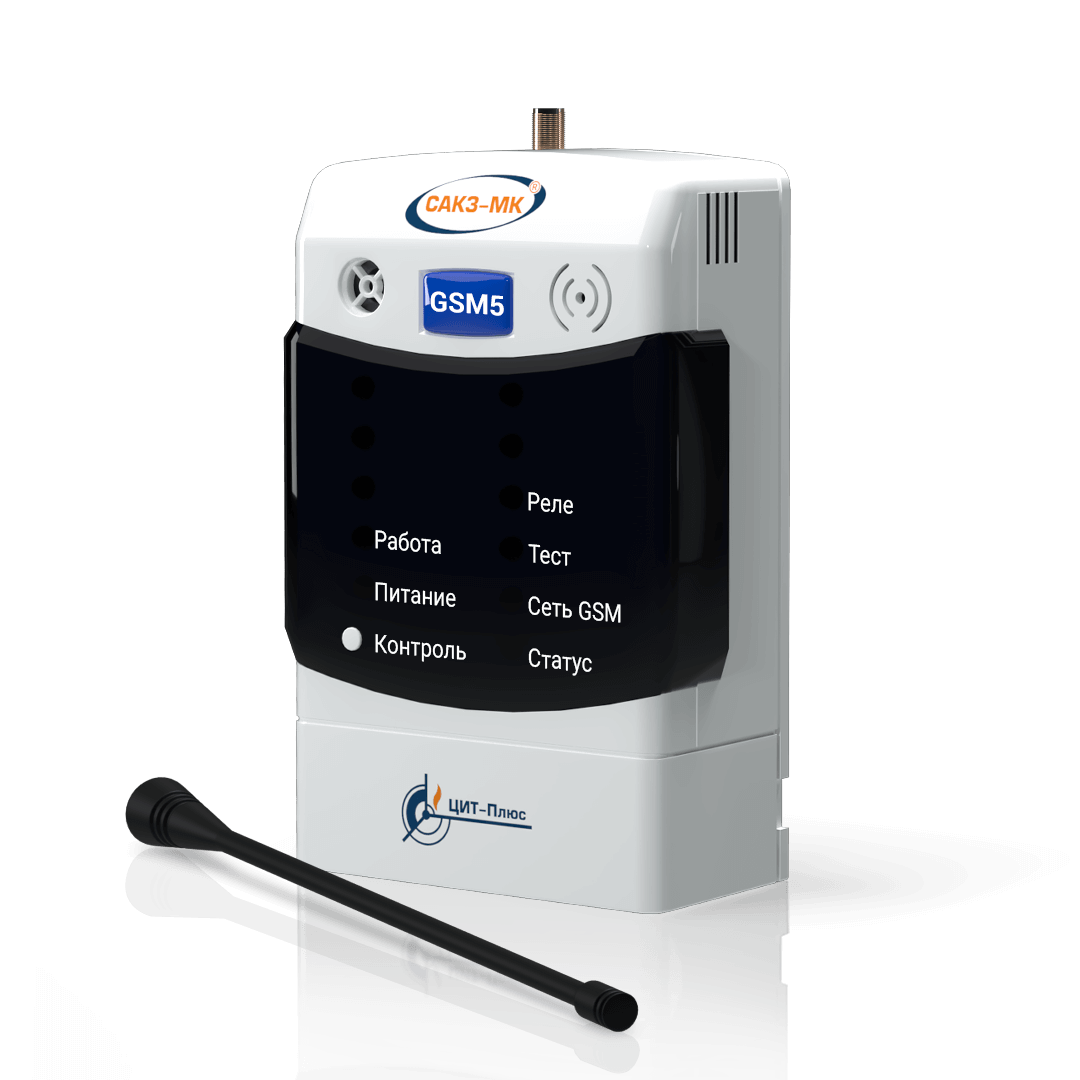

Универсальные GSM-извещатели, входящие в состав систем, позволяют осуществлять оповещение абонентов мобильной связи (стандарты GSM 900 / 1800, MQTT). При обнаружении угрозы, система отправляет абоненту SMS с адресом сработавшего устройства. Возможно реализовать и обратную связь (при наличии GSM5-224И), тогда при получении SMS от абонента, система перекрывает подачу газа или запускает какое-либо стороннее оборудование.
Устранение угроз
При обнаружении загазованности, система автоматически отключит подачу газа, передав соответствующий сигнал на электромагнитный запорный газовый клапан (в системе применяются клапаны КЗЭУГ или КЗГЭМ-У). C помощью выходов реле типа «сухой» контакт, расположенных на БСУ-КЕ или блоках управления реле БУР-8 осуществляется включение/выключение вентиляции, разблокировка пожарных выходов и управление прочими исполнительными устройствами
Диспетчеризация, интеграция с scada-системами и масштабирование
В составе САКЗ-МК®-3Е присутствует достаточное количество инструментов для дистанционного контроля, диспетчеризации и мониторинга системы. Система может быть интегрирована в SCADA-системы по протоколу MODBUS RTU. С помощью ПО «МиниSCADA» можно осуществить объединение нескольких кластеров в единую систему.
Сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ
Сертификат ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00324 от 22.08.2024 г.
Сертификат ИНТЕРГАЗСЕРТ №ОГН4.RU.1121.B03086 от 15.07.2024 г.
